Systém větrání obytných domů se zpětným získáváním tepla
Optimální vnitřní klima obytných budov v kombinaci se systémem zpětného získávání tepla obsaženého vodpadním vzduchu.
Základním prostředkem k zajištění optimalní kvality vzduchu ve vnitřním prostředí je větrání, přívod čerstvého venkovního vzduchu do vnitřních prostor budov a odvod vzduchu znehodnoceného. Jedná se o podtlakové větrání, kdy je vydýchaný vzduch odváděn z koupelen a kuchyně a souběžně je čerstvý venkovní vzduch přiváděn do ložnic a obývacích místností.
1. přívod čerstvého venkovního vzduchu větracími ventily umisťenými za otopnými tělesy, kombinace s filtrem a tlumičem hluku
2. odvod odpadního vzduchu z koupelen a kuchyně
3. jednotka pro zpětné získání tepla s vestavěným tepelným čerpadlem a energeticky účinný ventilátor
4. výměníková stanice / topný kotel
Vzduch se do obytného domu přivádí větracími ventily integrovanými v rámu oken nebo přívodními otvory umistěnými pod okny za otopnými tělesy. Větrací otvory jsou osazeny kvalitním filtrem a často tlumičem hluku pro zabudování do konstrukce.
K dopravě odváděného vzduchu do příslušného stoupacího potrubí slouží centrální, energeticky účinný, ventilátor s nízkoenergetickým EC motorem, který je v jednotce podlakového větrání umístěné v podkroví nebo ve sklepě. Teplý odpadní vzduch je nejprve veden do jednotky zpětného získání tepla, obsahujíci výměník vzduch - voda, kde se teplo obsažené v odpadním vzduchu využije k ohřevu ekologicky nezávadné nemrznoucí směsi, následně je předáván do tepelného čerpadla kde se dále zvýší teplota. Takto získaná energie ohřívá topnou vodu.
Tepelné čerpadlo má vestavěná oběhová čerpadla a součástí je i oběhové čerpadlo primárního okruhu nemrznoucí směsi.
Vysoká teplota topné vody na výstupu z tepelného čerpadla umožňuje flexibilitu instalace v kombinaci svýměníkovou stanicí nebo topným kotlem.
Výhodou kombinovaného systému vytápění a větrání je možnost využití zpětného získávání tepla z odváděného vzduchu, čímž se výrazně snižuje spotřeba tepla na ohřev venkovního vzduchu a dosáhne se lepší efektivity využití dodané energie.
Systémové řešení pro vytápění a větrání bytových domů v kombinaci se systémem zpětného získávání tepla obsaženého v odpadním vzduchu SW-Nordic je vhodné pro novostavby i rekonstrukce a sestává z flexibilně kombinovatelných komponentů.
Volba technického řešení závisí na typu a možnostech umístěni v budově
Jednotka SW Nordic Flex,
pro zpětné získání tepla v kombinaci s externím tepelným čerpadlem
Vhodné pro velké objekty nebo pro rekonstrukce s omezeným půdním prostorem
Jednotka SW Nordic COMBI
pro zpětné získání tepla s vestavěným tepelným čerpadlem.
Umístění je možné v půdních prostorách nebo u výměníkové stanice
Ventilace odpadního vzduchu s ventilátorem
Přívodní čerstvý vzduch je přiváděn přes ventily v okenních rámech.
Odpadní vzduch je odsáván přes ventily v koupelně a v kuchyni.
Teplo z odpadního vzduchu 20 °C není využito a je odsáno ventilátorem.
Výhody
Nevýhody
Zpětné ziskávání tepla z odpadního vzduchu s externím tepelným čerpadlem
Přívodní čerstvý vzduch je přiváděn přes ventily v okenních rámech.
Odpadní vzduch je odsáván přes ventily v koupelně a v kuchyni.
Zpětné získávání tepla jde přes externí tepelné čerpadlo, napojené na agregát odpadního vzduchu přes Brine system
Výhody
Nevýhody
Outdoor air = venkovní vzduch
Extract air = odpadní vzduch z místnosti
Exhaus air = odváděný vzduch
Brine = kapalina
Water = topná voda

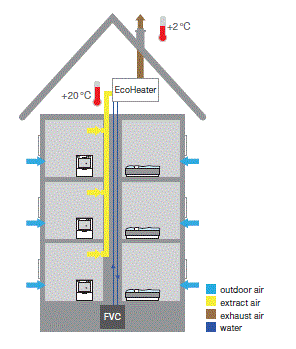

Zpětné získávání tepla z odpadního vzduchu s integrovaným tepelným čerpadlem
Jednotka pro zpětné získávání tepla z odpadního vzduchu s integrovaným tepelným čerpadlem
Teplota odpadniho vzduchu se sníží z 20 °C na 2 °C.
Získaných 18 stupnů je využito na přípravu topné vody pro systém ohřevu radiatorů, připadně předehřev TUV.
Úspora energi je srovnatelná se systémem ventilace s rekuperací vzduchu a je větší než u systému s externím tepelným čerpadlem.
Výhody
REFERENCE - PROJEKT STOCKHOLM LIGNUM
Počet bytů 204
Výkon topení 365 kW provozní teplota 60-40
Výkon TUV 250 kW teplota 55 stupnů
Dva aggregáty rekuperace o výkonu 52 kW / aggregát
Průtok topné vody 1,8 l/s z aggregátu do okruhu topné vody
s provozní teplotou 47 - 40 stupnů
se zapojením před čerpadlem okruhu topeni
REFERENCE - PROJEKT REKONSTRUKCE GUNNARBO
Počet bytů 44 - dům stavěn 1968
Výkon topení 270 kW provozní teplota 60-40
Výkon TUV 130 kW teplota 55 stupnů
Aggregát rekuperace o výkonu 52 kW
Průtok topné vody 2,4 l/s z aggregátu do okruhu topné vody a předehřev studené vody
s provozní teplotou 49 - 42 stupnů
se zapojením před čerpadlem okruhu topeni

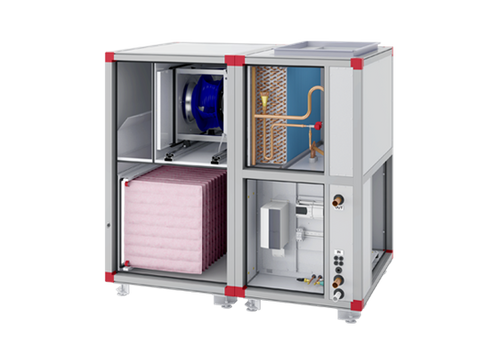

SW Nordic Combi
Série jednotek pro zpětné získávání tepla z odpadního vzduchu s integrovaným tepelným čerpadlem SW Nordic Combi
špičkový výkon
Tepelné čerpadlo s plynulou regulací výkonu
Energeticky úsporné ventilátory s PM motory a ES regulací
Rekuperační jednotka je osazena kompresorem, výparníkem a kondenzátorem – pracuje na principu tepelného čerpadla. Princip aktivní rekuperační jednotky je velmi jednoduchý. V potrubí, které odvádí teplý vzduch z interiéru je osazen výparník, který odebere teplo ze vzduchu, který je vypouštěn ven. Teplonosná látka se změní z kapalného skupenství na plynné a poté proudí přes kompresor do kondenzátoru, kde zkondenzuje a topná voda je dále využita pro okruh topení nebo je akumulováná v akumulační nádrži a využita pro předehřev přiváděné studené vody.
Jednotka pro zpětné ziskávání tepla
z odpadního vzduchu
s externím tepelným čerpadlem SW Nordic FLEX
Dvě výmeny tepla znamenaji snizený stupěn učinnosti ze vzduchu do Brine a z Brine do topné vody
Brine system s chladnou kapalinou potřebuje kondenzační izolaci pro zabránění problému s odvzdušněním a korozí
Dva systémy potřebují dvě čerpadla a dva řidicí systémy
Jednotka pro zpětné získávání tepla
z odpadního vzduchu
s integrovaným tepelným čerpadlem SW Nordic Combi
Pouze jedna výměna tepla znamená vyšší učinnost
Jednoduchá potrubní instalace topné vody
Jeden společný řídící systém
