SW Nordic Air
Prostředkem k zajištění optimalní kvality vzduchu
ve vnitřním prostředí je přívod čerstvého venkovního vzduchu.
Ventily pro přívod čerstvého venkovního vzduchu
pro podtlakové větrání jsou součástí konstrukce budovy.
Návrh objemu a rozdělění přívodu vzduchu do obytných prostor na jednotlivé ventily je důležité pro odstranění pocitu ”průvanu”
Systém větrání obytných domů se zpětným získáváním tepla
Optimální vnitřní klima obytných budov
v kombinaci se systémem zpětného získávání tepla obsaženého vodpadním vzduchu.
Základním prostředkem k zajištění optimalní kvality vzduchu ve vnitřním prostředí je větrání, přívod čerstvého venkovního vzduchu do vnitřních prostor budov a odvod vzduchu znehodnoceného. Jedná se o podtlakové větrání, kdy je vydýchaný vzduch odváděn z koupelen a kuchyně a souběžně je čerstvý venkovní vzduch přiváděn do ložnic a obývacích místností. Nedodržování doporučeného režimu větrání může výrazně zhoršit zdravotní a hygienické podmínky v budově (vysoký obsah CO2ve vzduchu, zvýšená vlhkost, kondenzace vlhkosti, vznik plísní apod.)
1. přívod čerstvého venkovního vzduchu větracími ventily umisťenými za otopnými tělesy, kombinace s filtrem a tlumičem hluku
2. odvod odpadního vzduchu z koupelen a kuchyně
3. jednotka pro zpětné získání tepla s vestavěným tepelným čerpadlem a energeticky účinný ventilátor
4. výměníková stanice / topný kotel
Vzduch se do obytného domu přivádí větracími ventily integrovanými v rámu oken nebo přívodními otvory umistěnými pod okny za otopnými tělesy. Větrací otvory jsou osazeny kvalitním filtrem a často tlumičem hluku pro zabudování do konstrukce.
K dopravě odváděného vzduchu do příslušného stoupacího potrubí slouží centrální, energeticky účinný, ventilátor s nízkoenergetickým EC motorem, který je v jednotce podlakového větrání umístěné v podkroví nebo ve sklepě. Teplý odpadní vzduch je nejprve veden do jednotky zpětného získání tepla, obsahujíci výměník vzduch - voda, kde se teplo obsažené v odpadním vzduchu využije k ohřevu ekologicky nezávadné nemrznoucí směsi, následně je předáván do tepelného čerpadla kde se dále zvýší teplota. Takto získaná energie ohřívá topnou vodu.
Tepelné čerpadlo má vestavěná oběhová čerpadla a součástí je i oběhové čerpadlo primárního okruhu nemrznoucí směsi.
Vysoká teplota topné vody na výstupu z tepelného čerpadla umožňuje flexibilitu instalace v kombinaci svýměníkovou stanicí nebo topným kotlem.
Výhodou kombinovaného systému vytápění a větrání je možnost využití zpětného získávání tepla z odváděného vzduchu, čímž se výrazně snižuje spotřeba tepla na ohřev venkovního vzduchu a dosáhne se lepší efektivity využití dodané energie.
Prostředkem k zajištění optimalní kvality vzduchu
ve vnitřním prostředí je přívod čerstvého venkovního vzduchu.
Vzduch se do domu přivádí větracími ventily umístěnými pod okny za/nad otopnými tělesy.
Větrací otvory mohou být osazeny kvalitním filtrem a případně tlumičem hluku pro zabudování do stavební konstrukce.
Větrání obytných domů je standard a přívod čerstvého venkovního vzduchu pro podtlakové větrání je součástí konstrukce budovy.
Typ větracího ventilu pro umistění pod okny za otopnými tělesy a umístění přívodu vzduchu je vybírán dle konstrukce zdi, typu oken a typu radiatoru.
Přívodní kanály a mřížky jsou centrální detaily budovy, musí zvládnout špatné počasí a požadavky na tlumení venkovního hluku.
Forma a provedení umistěnými pod okny za/nad otopnými tělesy je přizpůsobené designu budovy, montáž je možná na stavbě nebo je možné kanály předem zabudovat do zdí při výrobě stavebních panelů.
Nucená konvekce tepla a velký teplotní spád mezi radiátorem a příváděným vzduchem zvyšuje teplotní výkon radiátoru.
Větrací ventily jsou pro průtok 8 l/s, 10 l/s a 12l/s
Výpočtový program navrhne vhodný model ventilu a tlakovou ztrátu dle použitého filtru.
Návrh objemu a rozdělění průtoku přívodu vzduchu na jednotlivé ventily je důležité pro odstranění pocitu ”průvanu”
Větrací ventily pro umístění za radiátory mají řadu modelů pro jednoduché a dvojite radiátory a s dvěma typy přívodních kanalů rektangulární a kruhové.
Větrací ventil pro umistění za otopným tělesem je při dodávce osazen kvalitním filtrem typ komfort.

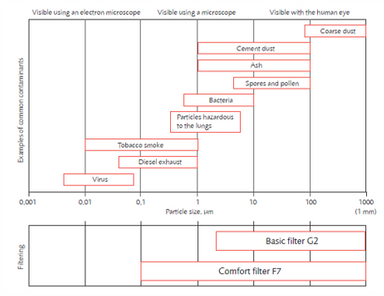

Komfort filtr F7 zvládne odstranit nečistoty ve vzduchu, pyl, prach, cigaretový kouř, výfukové plyny.
Tento typ filtru se mění jednou za rok.
Větrací otvor pro přívod čerstvého venkovního vzduchu integrovaný v rámu oken. Větrací otvor může být osazen kvalitním filtrem a případně tlumičem hluku pro zabudování do konstrukce.
Vhodné pro novostavby a rekonstrukce domů.
Difuzor přivádí čerstvý vzduch do místnosti z venkovního prostředí přes řadu malých otvorů ve venkovni zdi. Cerstvý venkovní vzduch se smíchává se vzduchem v místnosti při nízké rychlosti, zabrání se tak vzniku nepřijemnému průvanu a zajistí maximalní komfort pro obyvatele.
Rada možností pro umÍstění do nových i starých oken
